一、技术名称：热电协同集中供热技术

二、技术所属领域及适用范围：集中供热行业

三、与该技术相关的能耗及碳排放现状

目前全国北方地区总采暖供热建筑面积约80亿m2，每年能耗1.8亿tce，占全国总能耗的7％，占全国城市建筑能耗的40％。其中，热电协同集中供热面积超过45亿m2，热电协同供热量约占北方集中供热量的一半以上。

该技术将现有供热系统与热泵技术及蓄热技术的特点有效结合，将大幅提高我国热电联产集中供热系统的效率和发电调节能力，是我国 的未来发展方向。传统热电联产抽汽供热能耗约为19.5kgce/GJ。二氧化碳排放为51.48kg/GJ，供热面积为1000万m2的供热首站投资5000万元。目前应用该技术可实现节能量16万tce/a，CO2减排约42万t/a。

四、技术内容

1.技术原理

在热电联产集中供热系统的热力站采用热泵型换热机组代替常规的水-水换热器，在不改变二次网供回水温度的前提下，大幅降低一次网回水温度（显著低于二次网回水温度），从而增大一次网供回水温差，并为回收电厂余热创造条件；在热力站设置蓄热装置，使得热泵可充分利用谷电维持所需一次网回水温度；在热电厂内设置以热泵技术为核心的电厂余热回收机组，以汽轮机采暖抽汽作为驱动热源，回收汽轮机乏汽冷凝余热；在热电厂设置大型蓄热装置，在热电厂维持供热能力及余热回收量稳定的前提下，扩大机组发电上网功率的调节范围，缓解冬季电网调峰难的问题。

2.关键技术

热电协同的集中供热技术针对常规采暖供热换热环节存在的不可逆损失，通过设置于用户热力站的热泵型换热机组和设置于热电厂供热首站的余热回收机组高效回收热电厂凝气余热供热；通过设置于热力站及热电厂的蓄热装置，实现用电负荷的”移峰填谷”，并扩大热电厂发电上网功率的调节范围。

3.工艺流程

设置于各小区热力站的热泵型换热机组与设置于热电厂供热首站的电厂余热回收专用热泵机组通过一次供热管网连接，一次网供水经各小区热力站的热泵型换热机组后降低至20℃左右返回电厂首站，再被电厂余热回收专用热泵机组梯级加热至130℃后供出，如此循环，回收电厂汽轮机凝汽器乏汽余热；设置于热力站的蓄热装置在电负荷低谷期时消耗谷电制取低温水并储存在蓄热罐中，电负荷高峰期时，释放蓄热罐中储存的低温水，代替热泵换热机组，维持所需一次网回水温度；设置于热电厂的蓄热装置在电网调度负荷下降时消耗机组所发过剩电力制取热量并储存，当电网调度负荷升高时，释放储存热量以代替热电机组抽汽，提高机组发电功率，实现热电厂发电上网负荷的大范围调节。技术流程如图1 所示。

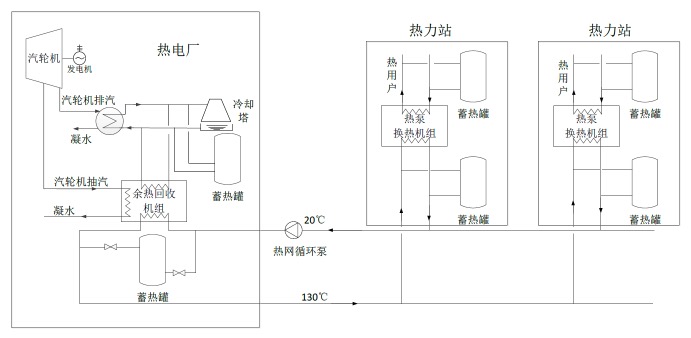

图1 热电协同的集中供热技术流程

五、主要技术指标

1.可高效回收汽轮机乏汽余热，热电联产集中供热系统能耗降低40%-50%，一次水回水温度降低到20-30℃甚至更低，也为高效回收工业
