一、 技术名称：基于架空地线绝缘接地方式的交流输电线路节能技术
二、技术所属领域及适用范围：电力行业 架空地线逐塔接地的交流输电线路
三、与该技术相关的能耗及碳排放现状
架空地线(避雷线)是输电线路中保障安全的重要导线，但输电导线将对其产生电磁感应，会在地线与地线、地线与大地之间形成感应电流。按照我国现有设计标准推算，在110kV、220kV、500kV三类输电系统中，单位长度架空地线能量损耗分别为0.37万kWh/km·a、1.44万kWh/km·a和2.84万kWh/km·a。以南方电网线路规模，每年因架空地线的电能损耗大约为16.7亿kWh，约合消耗54万tce。该技术的应用可以避免架空地线上感应电流的产生，进而减少感应电流产生的损耗。目前我国尚无同类技术，具有较大的推广潜力。目前该技术可实现节能量3万tce/a，CO2减排约8万t/a。
四、技术内容
1.技术原理
该技术对架空地线进行绝缘化改造，将普通地线和光纤复合架空地线（OPGW）的接地方式均由逐塔接地改为绝缘单点接地，切断了地线与大地之间的电流通路，消除了架空地线上的电能损耗。正常运行情况下，地线与杆塔绝缘，避免感应电流的产生；当雷电过电压发生或线路故障时，地线绝缘子的放电间隙自动击穿，保证雷电流和故障工频电流的有效泄放。放电间隙被击穿后又可自动恢复，起到绝缘作用，减少人工的维护。
2.关键技术
（1）地线绝缘子及保护间隙选配技术（包括冰区架空线路）；
（2）绝缘架空地线感应电压限制技术；
（3）OPGW终端接地残流防护技术（配套相应保护装置）。
3.工艺流程

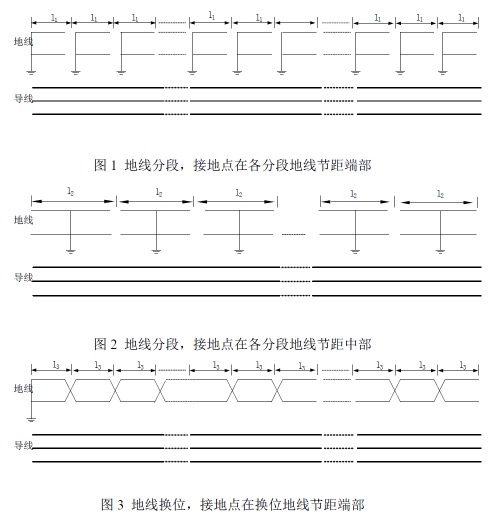

为限制绝缘架空地线的感应电压，采取的技术措施包括架空地线分段、地线换位等方法，各方案的工作原理如图1-图3所示：
五、主要技术指标
1．架空地线损耗为零；
2．架空地线感应电压不高于1000V（线路正常运行时）；
3．架空地线绝缘子保护间隙距离整定，区分了融冰线路和非融冰线路。
六、技术鉴定、获奖情况及应用现状
该技术于2013年通过南方电网公司组织的成果鉴定，达到国际先进水平。获得国家发明专利3项、实用新型专利5项，参与制定电力行业标准1项。目前，该技术已在广东电网20回线路得到了应用。
七、典型应用案例
典型用户：广东电网清远供电局、惠州供电局等
典型案例1
案例名称：惠州供电局冰区架空地线改造项目
技术提供单位：广东� |
